Máy biến áp là một trong những thiết bị quan trọng trong hệ thống điện, giúp truyền tải và phân phối điện năng. Tuy nhiên, không phải máy biến áp nào cũng giống nhau. Trong bài viết này, chúng tôi sẽ phân biệt máy biến áp truyền tải và máy biến áp phân phối, làm rõ những điểm khác biệt về định nghĩa, cấu tạo, công dụng, tổn thất điện năng, kiểu làm mát và hiệu quả hoạt động của mỗi loại.
1. Định Nghĩa Máy Biến Áp Truyền Tải và Máy Biến Áp Phân Phối

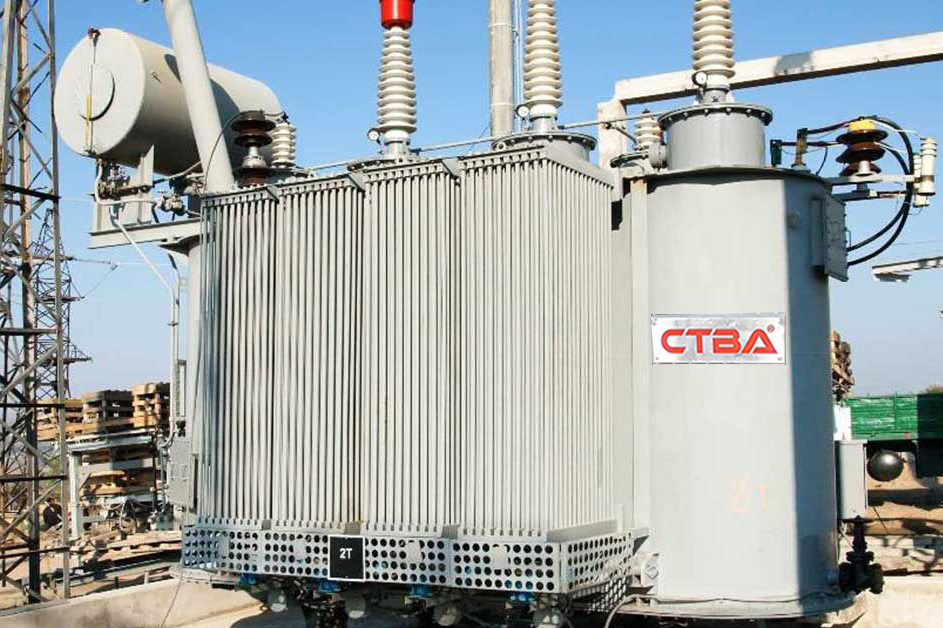

1.1 Máy Biến Áp Truyền Tải
Máy biến áp truyền tải là loại máy biến áp có công suất lớn, được sử dụng trong các trạm phát điện hoặc trạm biến áp để truyền tải điện năng công suất cao qua đường dây điện đến trung tâm phân phối. Các máy biến áp này thường có công suất trên 200 MVA và điện áp từ 33kV đến 400kV.
Mục đích chính của máy biến áp truyền tải là tăng điện áp từ mức thấp lên mức cao để truyền tải điện năng qua các đường dây điện dài tới các trạm biến áp phân phối.

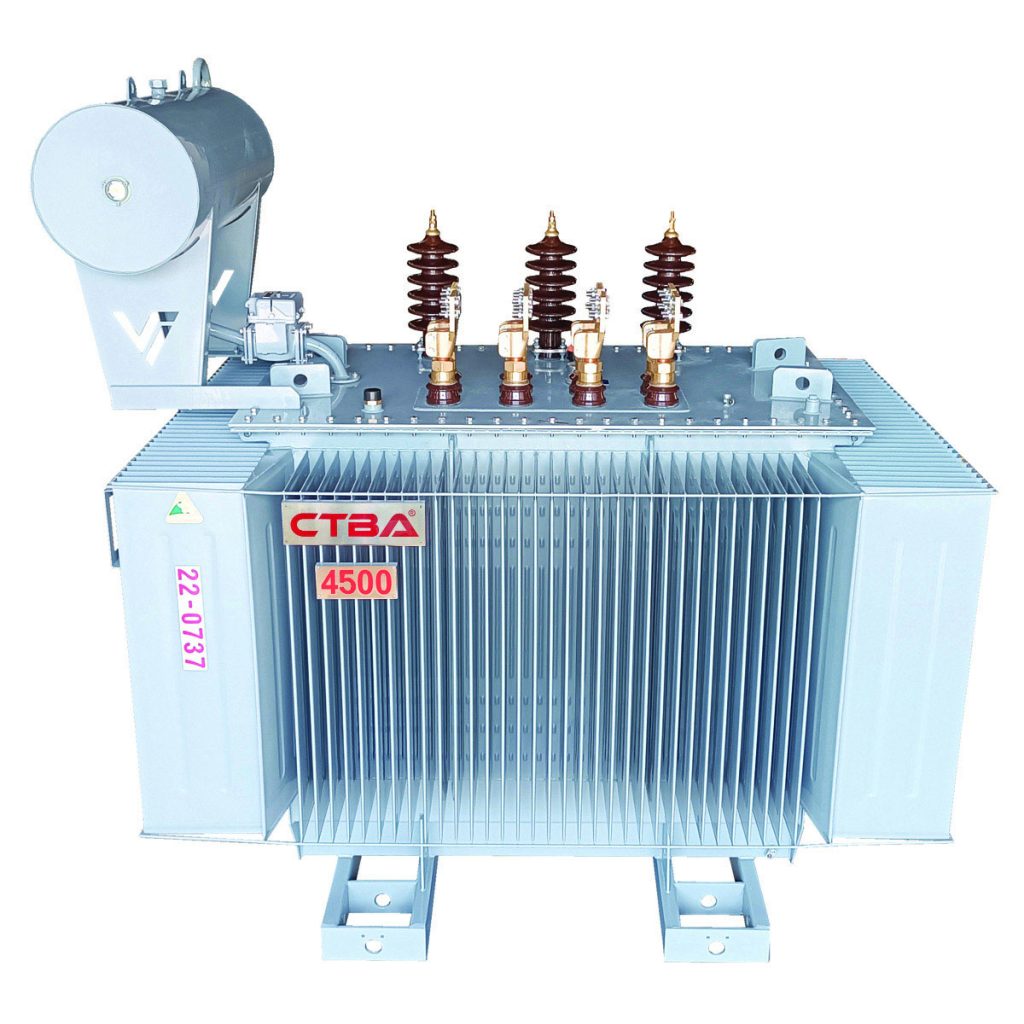

1.2 Máy Biến Áp Phân Phối
Máy biến áp phân phối là thiết bị được sử dụng để chuyển đổi điện áp cao xuống điện áp thấp phục vụ cho nhu cầu tiêu thụ của người dùng cuối. Các máy biến áp phân phối có điện áp từ 230V đến 11kV và thường có công suất dưới 100 MVA.
Máy biến áp phân phối giúp giảm điện áp từ mức cao xuống mức thấp, cung cấp điện cho các khu dân cư và nhà máy, đảm bảo nguồn điện ổn định cho người tiêu dùng.
2. Công Dụng của Máy Biến Áp Truyền Tải và Phân Phối
-
Máy biến áp truyền tải chủ yếu dùng để truyền tải điện từ nhà máy điện đến các trạm phân phối điện. Máy có công suất lớn (trên 200 MVA) và sử dụng điện áp từ 33kV đến 400kV.
-
Máy biến áp phân phối giúp giảm điện áp từ các trạm biến áp xuống mức tiêu thụ tại các khu dân cư, nhà máy, khu công nghiệp,… Máy có công suất nhỏ hơn (dưới 100 MVA) và điện áp từ 230V đến 11kV.
3. Kích Thước, Trọng Lượng và Kết Cấu của Máy Biến Áp Truyền Tải và Phân Phối
-
Máy biến áp truyền tải có kích thước lớn và trọng lượng nặng với thiết kế phức tạp, thường được lắp đặt tại các trạm điện lớn hoặc trạm biến áp trung gian.
-
Máy biến áp phân phối có kích thước nhỏ hơn và thiết kế đơn giản, dễ dàng lắp đặt trong các khu dân cư hoặc khu công nghiệp.
4. Tổn Thất Điện Năng của Máy Biến Áp Truyền Tải và Phân Phối
Tổn thất điện năng của máy biến áp chủ yếu bao gồm tổn thất không tải và tổn thất ngắn mạch:
-
Máy biến áp truyền tải hoạt động liên tục và không kết nối trực tiếp với thiết bị tiêu thụ. Tổn thất điện năng diễn ra liên tục, nhưng do tính ổn định của tải, tổn thất này ít biến động.
-
Máy biến áp phân phối kết nối trực tiếp với các thiết bị tiêu thụ điện. Do đó, tổn thất điện năng của máy biến áp phân phối có sự biến động theo thời gian, phụ thuộc vào chu kỳ tải (cao điểm và thấp điểm).
5. Kiểu Làm Mát Máy Biến Áp Truyền Tải và Phân Phối
-
Máy biến áp truyền tải sử dụng các kiểu làm mát phức tạp như ONAF, OFAF, ONWF, OFWF. Các kiểu làm mát này sử dụng dầu khoáng và không khí hoặc nước để làm mát, giúp máy hoạt động ổn định và hiệu quả trong thời gian dài.
-
Máy biến áp phân phối chủ yếu sử dụng 2 kiểu làm mát là không khí (máy khô) và ONAN (dầu khoáng và không khí tự nhiên).
✅ Kết Luận: Phân Biệt Máy Biến Áp Truyền Tải và Máy Biến Áp Phân Phối
Việc phân biệt máy biến áp truyền tải và máy biến áp phân phối là rất quan trọng trong việc lựa chọn thiết bị phù hợp cho hệ thống điện. Mỗi loại máy có các đặc điểm, công dụng và yêu cầu kỹ thuật khác nhau, do đó, cần phải lựa chọn đúng thiết bị để tối ưu hiệu quả hoạt động và tiết kiệm chi phí.
